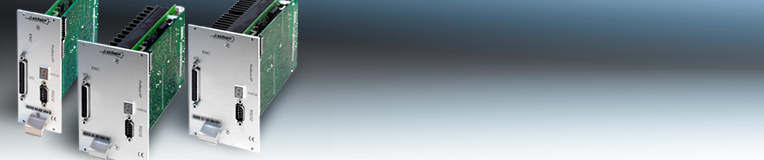

    Ausführung als Europakartenformat

      Die SERS gibt es in verschiedenen Leistungs-Ausführungen.
Die Versionen unterscheiden sich im einstellbaren Phasenstrom
und im Versorgungsspannungsbereich.





Bezeichnung		 Einstellbarer
Phasenstrom
in A/Phase		 Versorgungs-
spannungsbereich
in VDC


  SERS 01.24 V04 0 – 1,4 20 – 36
  SERS 01.60 V04 0 – 1,4 45 – 70


  SERS 02.24 V04 0 – 2,8 20 – 36
  SERS 02.60 V04 0 – 2,8 45 – 70


  SERS 03.24 V04 0 – 4,2 24 – 36
  SERS 03.60 V04 0 – 4,2 45 – 70


  SERS 06.24 V04 0 – 8,4 20 – 36
  SERS 06.85 V04 0 – 8,4 45 – 85
  SERS 06.120 V04 0 – 8,4 60 – 120


  SERS 12.85 V04 0 – 14,5 45 – 85
  SERS 12.120 V04 0 – 14,5 60 – 120
  SERS 12.240 V04 0 – 14,5 120 – 240




SERS 03.60 V04 SERS 06.24 V04 SERS 12.85 V04
SERS 02.24 V04 SERS 06.85 V04 SERS 12.120 V04
SERS 01.24 V04 SERS 06.120 V04 SERS 12.240 V04

      Alle SERS haben:







eine 32 polige Steckerleiste – nach DIN 41612 Bauform D – für die Anschlüsse von
•  Versorgungsspannung
•  Motorphasen
•  Eingänge Endschalter, Stopschalter und Referenzpunktschalter
•  Bereitschaftssignal (Motor ist bestromt) – verwendbar zur Ansteuerung einer Motorbremse


einen 25-poligen D-Sub Stecker für die digitalen Ein- und Ausgänge




einen 9-poligen D-Sub Stecker für die serielle Schnittstelle (RS232 oder optional RS 485
oder CANopen) – in der Profibus-DP Version: 9-polige D-Sub Buchse


eine Frontplatte mit Griff


eine 7-Segment-Anzeige als Status- und Fehlermeldungsanzeige


    Download
        Positioniersteuerung SERS/WSERS und SERS Programmer 2 – Datenblatt (603 KByte)
        Schrittmotor-Steuerungen Gesamtkatalog 2015 – Gesamtkatalog (1810 KByte)
